無塔供水控制柜的節能化技術參數特點

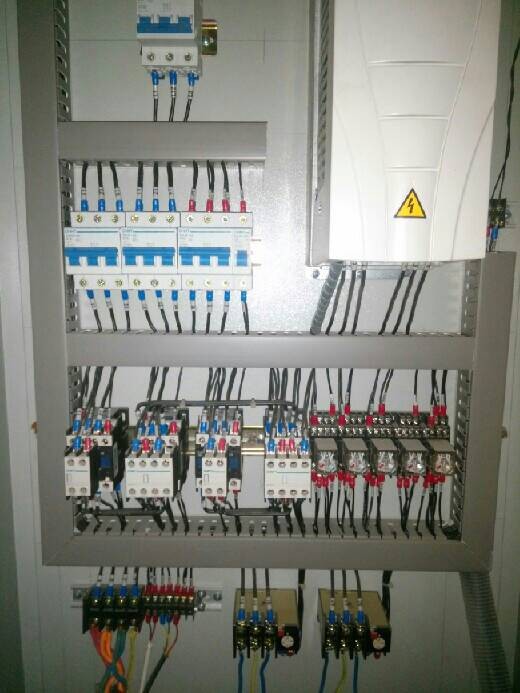

無塔供水控制柜的節能化技術特點
無塔供水控制柜介紹
無塔供水控制柜是我公司為滿足客戶更高的要求開發的最新新一代自動化控制系統，能更好的保護電機，使電機壽命延長50%--80%，更加節能高效，節電率在10%以上。無塔供水控制柜適用于變頻恒壓供水，風機變頻系統，中央空調及鍋爐節能系統.變頻控制柜主要用于調節設備的工作頻率，減少能源損耗，能夠平穩啟動設備，減少設備直接啟動時產生的大電流對電機的損害。同時自帶模擬量輸入（速度控制或 反饋信號用），PID控制，泵切換控制（用于恒壓），通信功能，宏功能（針對不同的場合有不同的參數設定），多段速等等?？蓮V泛適用于工農業生產及各類建 筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。
無塔供水控制柜的核心元件為變頻器與智能控制器，變頻調速器的設計方案將直接影響變頻系統的整機壽命與拖動性能，經過我公司工程技術人員的長期實踐總結，為客戶提供了最可靠，壽命最長，拖動性能優異的變頻調速拖動方案，變頻器的選擇上精益求精，以國際品牌三墾、ABB、西門子、富士為主，其他主要元件如斷路器、接觸器、電機熱繼電器等均采用國際知名品牌或國內知名品牌。
控制柜體采用封閉柜式結構，防護等級一般為IP20， IP30，IP40等，采用型材骨架，表面涂敷噴塑，且容易并柜安裝，上端可配置母線，變頻器面板外引至柜體外表可直接操作，根據需要可設置就地和遠程控制或PC/PLC通訊控制,具有很直觀的各種顯示功能。也可根據客戶的不同需要來定制生產。
無塔供水控制柜主要功能特點
1、 電源切換與保護
無塔供水控制柜中設有低壓塑殼斷路器與進線電源相連，除能完成接通和分?jǐn)嚯娐吠?，可?duì)電路和變頻器發生的短路，過載進行保護。并可在維護時切斷電源。
2、 安全啟、?？刂?
面板變頻啟動、停止，有效的保護電機軟啟，軟停，延長電機使用壽命，防止大電流對電網的沖擊
3、 保護功能
對電機的過壓、欠壓、過流、過熱、缺相，變頻器過載、電機過載，電流檢測故障，外部設備故障，接觸器檢測等保護
4、 頻率（速度）調整
無塔供水控制柜面板上設置頻率調整電位器，及面板上下鍵都可以很方便的手動調節變頻器的輸出頻率，用以控制電機轉速
5、 儀表顯示
變頻柜面板上設置電壓表，電流表,頻率表和各種指示燈如電源指示，報警指示，運行指示，工頻指示，實現對變頻器輸入電壓、輸出電流、輸出頻率和各種工作狀態的監測。
6、 備用工頻切換
用戶可選擇有備用工頻切換的變頻柜、當變頻器出現故障時，通過自動控制回路將電動機切換至工頻電源。
7、 多種控制功能
可根據系統工況在變頻柜面板上設置多種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急停止、變頻/工頻、PLC控制，觸摸屏等。
8、 加裝外圍設備
根據工況需要可在變頻柜內安裝交流輸入電抗器，輸出電抗器，直流電抗器及EMI濾波器，制動單元，制動電阻，接觸器，中間繼電器，熱繼電器，可編程控制器（PLC）,可編程操作終端（GOT），電度表，散熱風扇等。
9、 安全防護
將變頻器安裝在變頻柜內，可以減少環境污染，減少觸電危險，起到較好的防護作用。
10、整齊美觀
將變頻器安裝在變頻柜中，并與其他低壓配電柜的尺寸相同，顏色一致，保持配電設施與控制裝置的協調，整齊，美觀。
無塔供水控制柜技術參數
1、直接啟動控制柜
控制電機功率：0.37-15KW；
控制電壓：380V；
控制水泵臺數：1-4臺。
2、三角啟動
控制電機功率：15-90KW；
控制電壓：380V；
控制水泵臺數：1-5臺。
3、自動減壓?jiǎn)?dòng)控制柜
控制電機功率：15-160KW；
控制電壓：380V；
控制水泵臺數：1-5臺。
4、全自動變頻調速控制柜
控制電機功率：0.18-250KW；控制電壓：380V；
控制電機臺數：1-7臺；
壓力控制精度:0.02MPa或-0.02MPa
無塔供水控制柜適用范圍
最新一代無塔供水控制柜是當代電機技術、計算機技術、 電子技術相結合的機電一體化高科技產品。適用于城市二次加壓供水，鍋爐恒壓 自動補水、換熱站二次恒壓補水，自來水廠及加壓站，村鎮供水，農業滴灌、噴 灌自動供水，工廠，賓館，醫院用水等多種供水場合。其性能優越，功能齊全， 運行可靠，操作簡單，保護功能完善，維修方便，產品性能質量?jī)r(jià)格比高。
