ABB變頻器acs510恒壓供水系統的應用原理
ABB變頻器acs510恒壓供水系統的應用原理

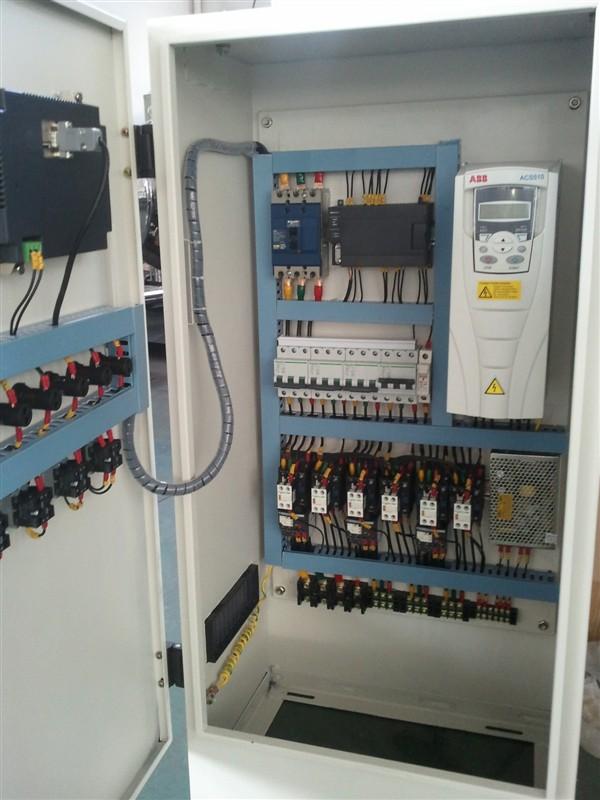

一、ABB變頻器acs510恒壓供水介紹
ABB變頻器acs510作為其中的一款產品廣泛地用于工業領域，還針對風機、水泵應用做了特別的優化，典型的應用包括恒壓供水，冷卻風機，鐵和隧道通風機等等。
ABB變頻器acs510產品系列功率范圍從0.75 KW至132 KW。不僅性能穩定，質量可靠，而且功能強大，它的SPFC(循環軟啟動控制)功能很方便實現恒壓供水系統，無需要使用額外的PLC。
二、ABB變頻器acs510特點簡介
1. 完美匹配風機水泵：
增強的PFC應用：最多可控制7 (1+6) 各水泵：能切換更多的泵。
SPFC：循環軟啟功能：可依次調節每個泵，最多可拖動6臺水泵，無須使用額外的PLC。
多點U/F曲線：可自由定義5段U/F曲線；可靈活廣泛的應用。 超越模式：應用于隧道風機的火災模式；應用于緊急情況下。
PID調節器：兩個獨立的內置PID控制器，PID1和PID2。
2. 更經濟：
直覺特性：噪音最優化，當傳動溫度降低時增加開關頻率；可控的冷卻風機，僅在需要時啟動；可隨機分布開關頻率，從而降低噪音，極大改善了電機噪音，降低了傳動噪音并提高功效。 連接性：簡單安裝，可并排安裝，容易連接電纜，通過多種I/O連接和即插式可選件方便地連接到現場總線系統上；減少安裝時間，節約安裝空間，可靠的電纜連接。
3. 更環保
EMC:適用于第一及第二環境的RFI濾波器為標配；不需要額外的外部濾波器。 電抗器：變感電抗器：根據不同的負載匹配電感量，因此抑制和減少諧波，降低總
諧波。
三、ABB變頻器acs510恒壓供水SPFC功能概述
SPFC 功能，又稱循環軟啟動功能，內置在ACS510變頻器中。該功能不同于PFC功能之處在于，SPFC功能每次啟動新電機的時候，都是用變頻器來啟動的，而變頻器剛剛拖動過的電機，將投切到工頻上。
下面將以1臺ACS510變頻器拖動3臺水泵為例介紹SPFC功能在恒壓供水系統中的實現。 1. ACS510 能滿足的系統要求：
a) 控制室無人值守，要求全自動，同時要求設計手動回路作為應急備用。 b) 三泵循環軟啟，要求不用PLC控制，以降低成本。
c) 一臺泵出現故障時，能切換掉，保證系統能繼續工作。
d) 三泵輪換運行，保證各泵運行時間相等，防止泵體久置生銹。 e) 沒有用水時讓變頻器進入睡眠狀態，節能，但要保證系統根據符合隨時自動跟蹤啟
動。
